新能源车识别&专属充电车位管理及地锁联动智能化解决方案
一、方案介绍
1.充电桩车位管理系统方案主要由智能车位管理相机、状态灯、喇叭、户外配电箱、开关电源、交换机、光纤收发器（4G 路由器）、电源线、网线及相关附件等组成。

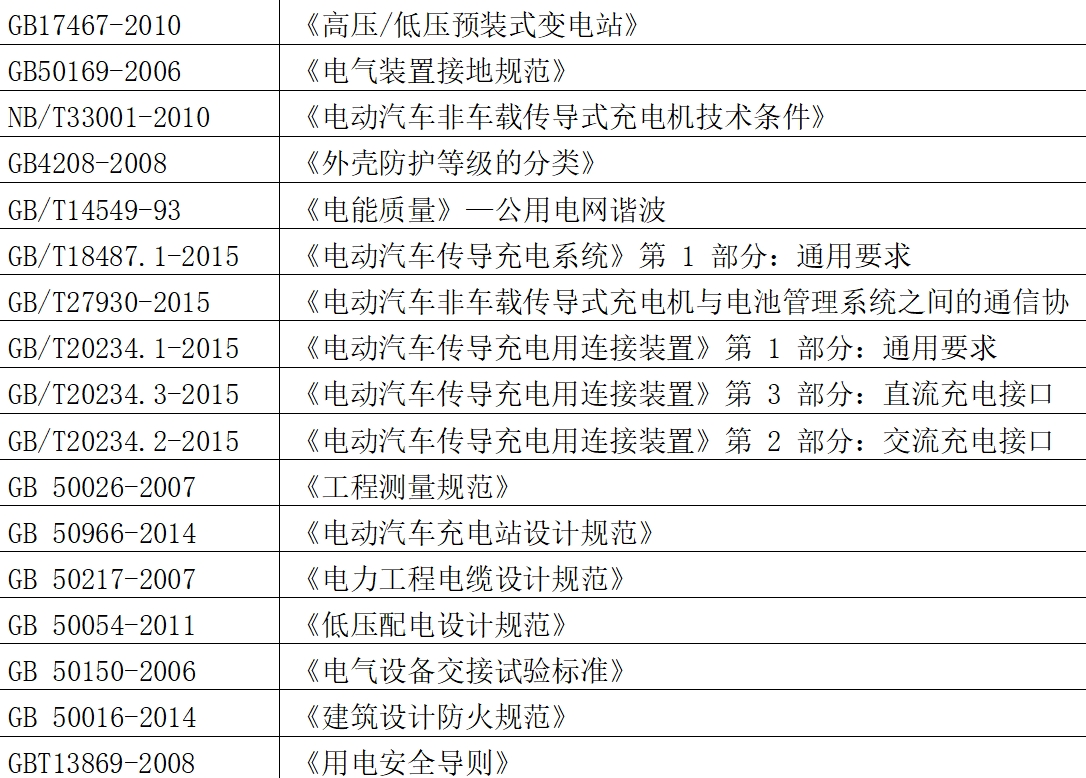

2.参考标准
二、主要设备
1.相机
2.线缆
网线：超五类网线、主干电源线：RVV2*2.0、相机供电电源线：RVV2*1.0、相机与地锁信号线：RVV2*1.0。
3.户外配电箱
户外主配电箱规格尺寸要求400mm*500mm*180mm 以上，容量至少满足放置：空气开关*1、开关电源*1、交换机*1、NVR录像机*1（选配）、光纤收发器*1(也可选用4G进行传输，4G路由器*1)、插座*1等。要求保护等级为IP55，推荐内置温控器和风扇。
户外主配电箱规格尺寸要求250mm*200*mm70mm以上，容量至少满足放置：电源适配器*1、插排*1、空开*1等。
4.其他

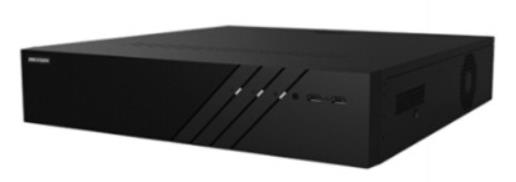

空气开关、光纤收发器、交换机、前端存储nvr等。
三、设备安装
1.相机调试客户端
相机在连入网络后，可以通过客户端登录后查看相机实时视频，调试相机角度，设置泊位及识别区域等相关参数。
2.施工流程图
现场勘察：1. 认真研究招投标文件、工程合同、设计方案、设计图纸等资料，了解工程概况，包括：工程项目的概况、规模、质量目标、工期目标。
2. 通过对项目现场勘查，实现对工程项目的施工环境、施工保障条件、相关施工单位等情况有较为深入了解；对工程项目设计资料进行现场复核。了解工程周边环境，生活条件、临时用工、工程配件供应等情况，输出现场的走线示意图，包括道路朝向，相机安装的位置，交流220V供电位置，配电箱位置等。
完成现场走线示意图后，确定现场所需的硬件设备数量和种类、现场所用的线缆长度，现场施工人员数量，形成《XX项目现场勘察报告》，若前期工作中无设计方案及设计图纸，勘察报告中还应包括这些资料。
3.方案设计

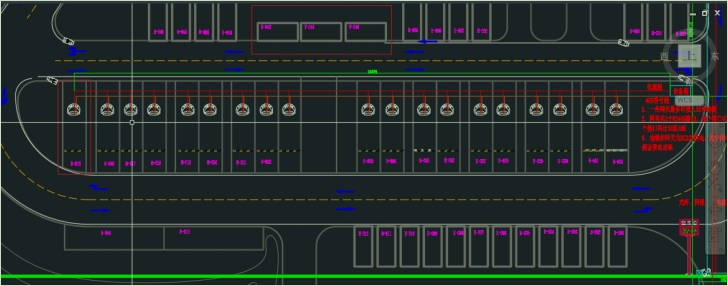

根据客户要求和现场勘察，参照相关行业设计规范进行工程安装设计，生成规范的施工图纸，为设备安装奠定基础。根据客户要求，提交项目施工计划。根据项目现场勘查人工记录，制作项目CAD安装平面图，把相机、配电箱具体的安装位置设计在CAD图纸中，取电接网可根据实际项目现场环境情况，进行人工勘察就近取电接网，将相机布线设计在CAD图纸中。
4.覆设管道
在挖相机坑位的同时可以准备线缆管道的敷设，敷设管道时按施工图上标注的类型和路由敷设明管、暗管，且管道的施工要求。
5.安装相机
水泥晾干凝固后将管内的两根电源线及两根网线由相机底座穿过相机立柱。后需要使用水平尺进行立柱的调平，立柱调平后用螺丝固定相机立柱。
6.地面恢复
相机立杆安装并调平后，并锁紧立杆螺丝后，需要把路面恢复，保证美观。
7.安装户外配电箱
配电箱分落地式配电箱和杆挂式配电箱。落地式配电箱的底部要抬高，室外应高出地面200mm以上。底座周围应采取封闭措施，并应能防鼠、蛇类等小动物进入箱内。杆挂式配电箱安装高度应距地面3米以上。
8.安装调试运行
设备安装调试好后，可进入试运行阶段，除用户特殊要求外，割接后对设备试运行进行一至三天的观察，确保设备正常运行后工程人员方可撤离。
四、设备调试
-
相机调试

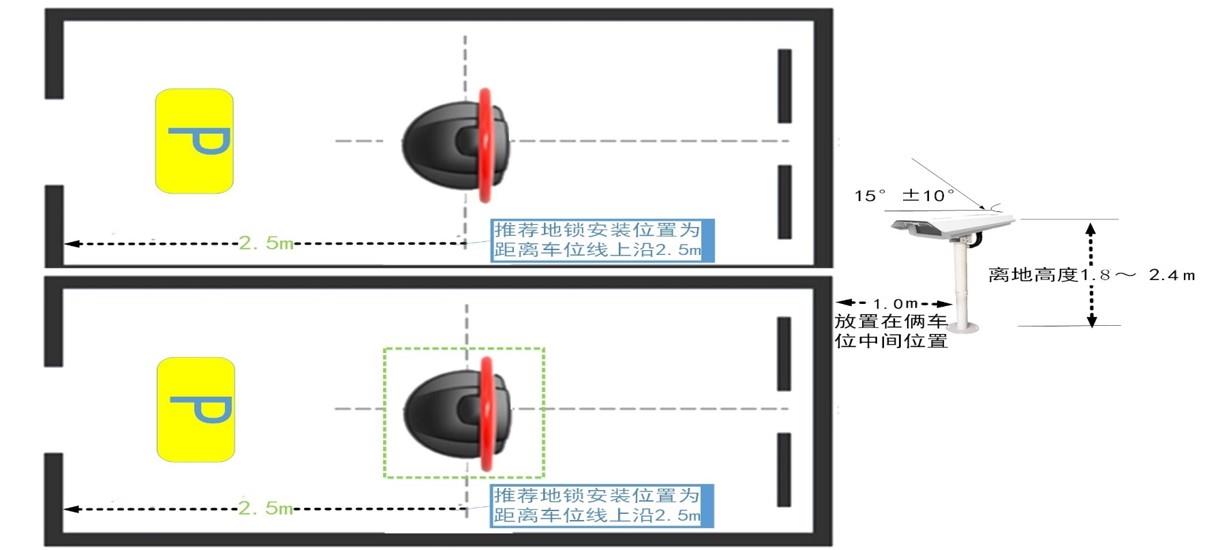

安装示意图
1、安装方式：吊装、壁装、柱装设备安装高度：1.8～2.4m根据现场环境，可选择1vs1 车位或者1vs 2车位规格相机地锁安装位置为车位前部1/2或1/3处（距离车位上沿2.5m左右）相机供电CCK系列为DC12V输入。
CCT系列为AC220V输入地锁供电为电池供电或外接DC12V电源(相机为CCT系列可从相机取电,CCK系列不支持)可外接喇叭、状态灯等联动设备。
2.设备连接

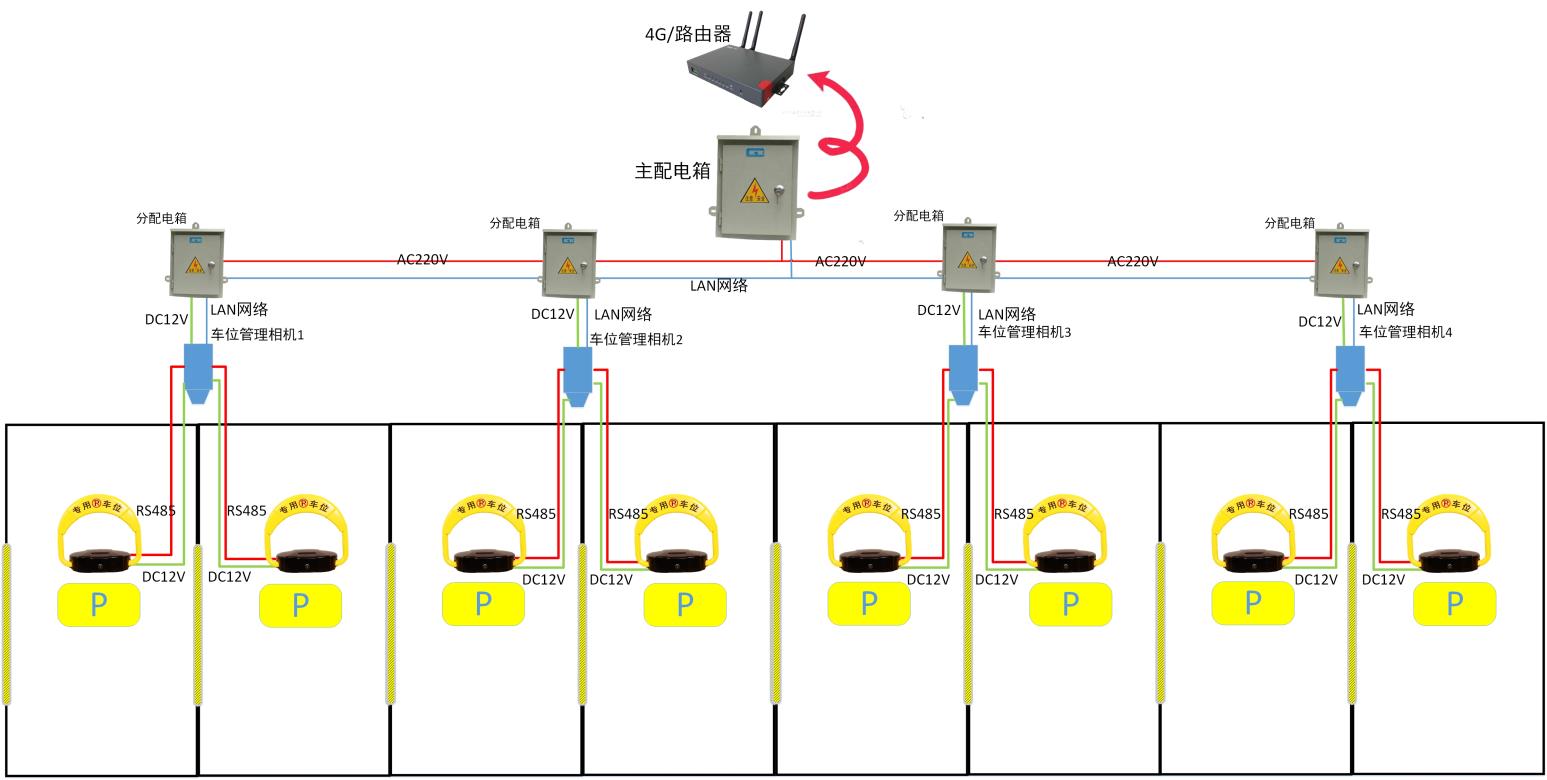

前端示意图
注意：双网口主要用于设备之间手拉手级联，设备可接任意一个网口使用。不允许两个网口都接入一交换机。
五、设备检查
一、设备检查
1.相机固定位置是否正确，固定螺钉是否拧紧。
2. 空气开关、开关电源及交换机，固定位置是否合理。
3. 光纤收发器，固定位置是否合理。
二、接线检查
1. 线缆标识检查，标识清晰、正确、位置明显。
2. 相机的开关电源线检查，火线、零线接线正确可靠。
3. 网线检查，接线正确可靠。
三、设备短路检查
断开电源总开关，用万用表电阻档，测量每个设备电源线的火线、零线、保护地之间是否短路，全部正常后可以通电调试。
六、设备硬件调试
调整相机角度来调节设备画面的视野（需要在设备箱使用笔记本连接交换机通过客户端调试界面看实时。
调试设备角度后，需要使用工具固定万向节角度等。
七、设备软件调试
onvif协议：
相机支持onvif协议，并支持主流NVR接入，
功能说明：该功能支持NVR设备通过onvif协议进行视频预览，NVR设备配置。

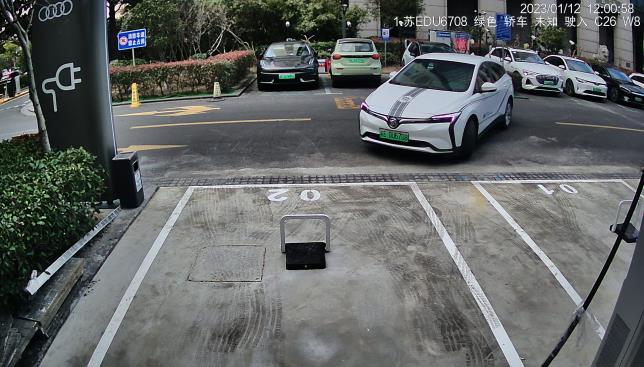

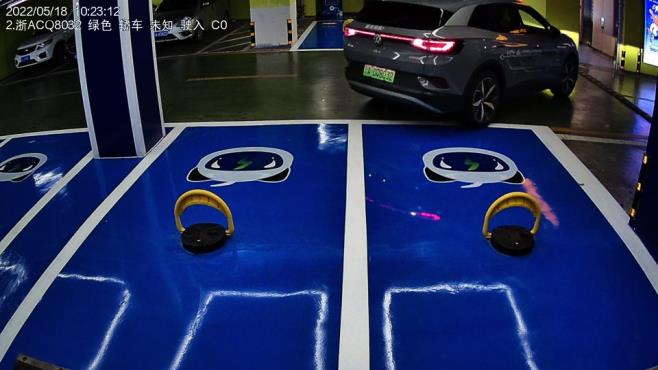

识别效果
