分布式光纤传感系统

一、定义

分布式光纤传感系统是一种利用光纤作为传感元件和传输介质，实现长距离、连续分布式测量的技术。

原理：基于光在光纤中传输时产生的散射效应，通过检测散射光信号的变化，获取光纤沿线各点的温度、应力、振动等物理量信息。

二、概述

发展历程：自20世纪80年代起，随着光纤技术的不断发展，分布式光纤传感技术逐渐兴起。近年来，随着相关技术的不断进步和成本降低，其应用领域不断扩展。

现状：目前，分布式光纤传感技术已成为一种重要的传感技术，在多个领域得到了广泛应用。同时，随着技术的不断创新和发展，其性能得到了进一步提升，成本也在不断降低。

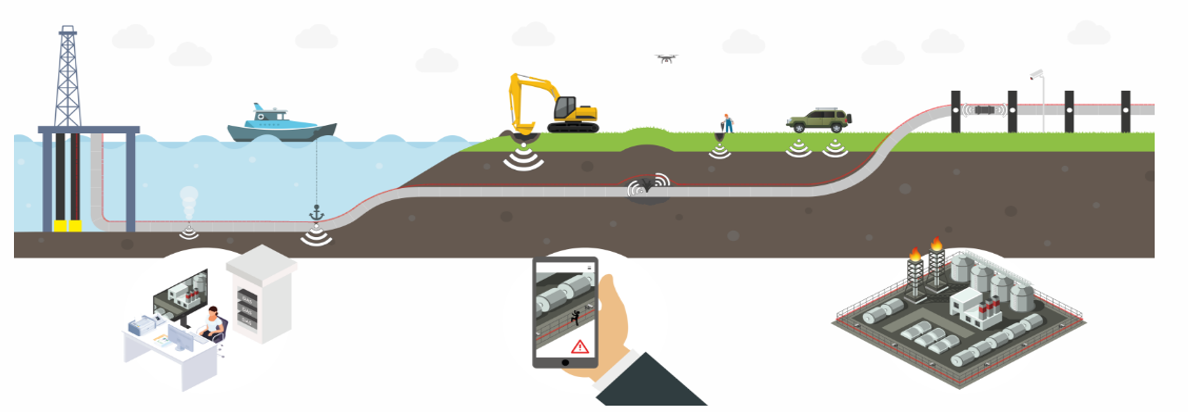

应用领域：分布式光纤传感系统广泛应用于电力、油气、交通、安防等领域，用于实时监测温度、应力、振动等关键参数，保障设施的安全运行。

市场需求：随着各行业对安全监测和智能化管理需求的不断提升，分布式光纤传感系统的市场需求持续增长。未来，随着物联网、大数据等技术的融合应用，其市场需求将进一步扩大。

三、特点

高灵敏度：光纤传感器采用光信号作为信息载体，对物理量变化具有极高的灵敏度，能够实时监测和感知各种微弱信号。

抗电磁干扰：光纤传感器具有优异的抗电磁干扰能力，适用于强电磁环境下的测量与监控。

耐腐蚀、耐高温：光纤材料具有良好的耐腐蚀和耐高温性能，适用于恶劣环境下的长期稳定运行。

低损耗、长距离传输：光纤作为信号传输介质，具有低损耗、长距离传输的优势，可实现大范围、分布式的传感网络布局。

高带宽、大容量：光纤传输具有极高的带宽和大容量特性，能够同时传输多路信号，满足复杂传感系统的需求。

安全性高：光纤传输不受电磁干扰和射频干扰影响，信号传输过程中不易被窃取或破坏，具有较高的安全性。

OTDR技术原理及应用：

技术原理：OTDR（光时域反射仪）技术通过向光纤中注入光脉冲信号，并检测反射回来的光信号来分析光纤的传输特性和故障情况。该技术能够精确定位光纤中的断点、衰减点等异常情况。

故障定位与排查：利用OTDR技术可以快速准确地定位分布式光纤传感系统中的故障点，提高维修效率和系统可靠性。

性能监测与优化：通过对光纤传输性能的实时监测和分析，OTDR技术有助于及时发现潜在问题并进行优化调整，确保分布式光纤传感系统的最佳性能表现。

四、分布式光纤实现方法

系统架构设计与组成要素

光源模块：提供稳定、高功率的光信号，通常采用激光二极管或多模激光器作为光源。

传感光纤：作为传感元件，通过感知外界物理量（如温度、压力、振动等）引起的光信号变化，实现信号传输与测量。

信号处理单元：对接收到的光信号进行解调、滤波、放大等处理，提取出有用的传感信息，并将其转换为可识别的电信号输出。

信号处理与数据分析技术

信号解调技术：采用相干解调或非相干解调方式，将光信号转换为电信号，便于后续的信号处理与数据分析。

数据滤波与去噪：运用数字滤波器、小波变换等技术手段，对采集到的信号进行滤波去噪处理，提高信噪比，确保测量结果的准确性。

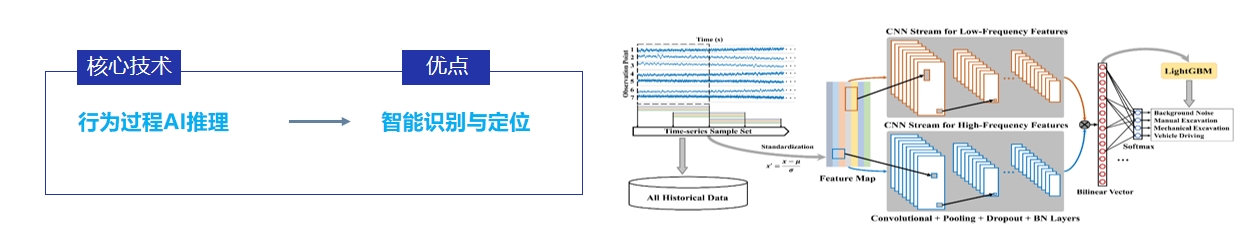

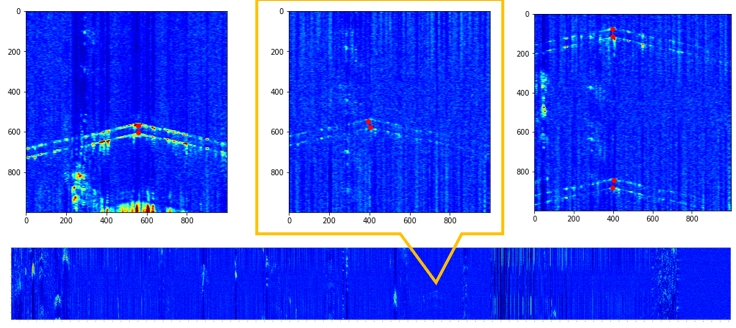

特征提取与模式识别：通过对处理后的信号进行特征提取，如幅值、频率、相位等，进而运用模式识别算法对事件类型进行识别和分类。

实时监测预警功能实现

数据采集与处理：通过分布式光纤传感器实时采集温度、压力、振动等参数数据，利用数据处理算法对采集到的数据进行处理和分析，从而实现对监测对象的实时监测。

阈值设定与预警机制：根据实际需求设定各项参数的阈值，当监测数据超过设定阈值时，系统自动触发预警机制，及时通知相关人员进行处理。

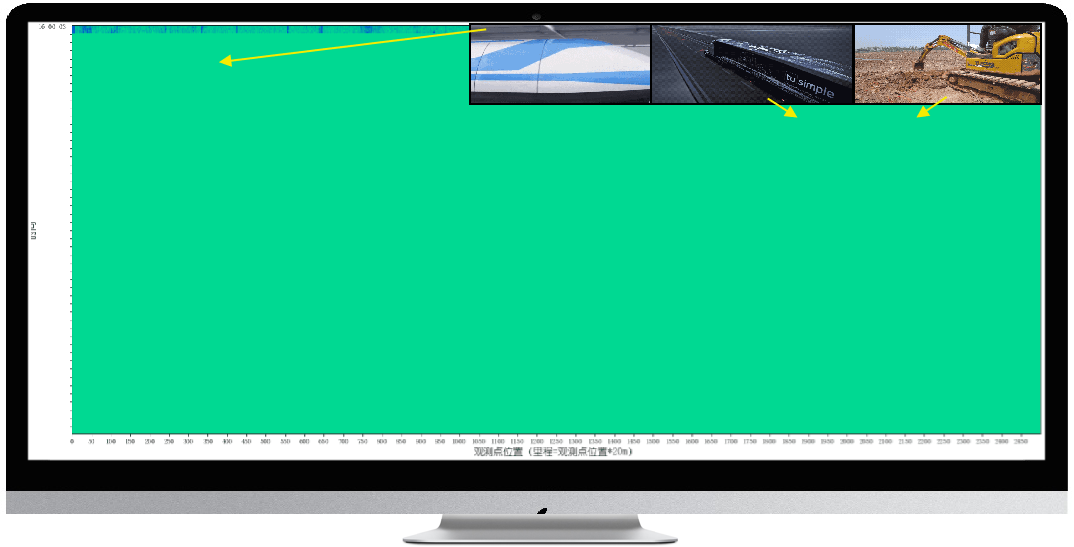

可视化界面与远程控制：通过开发可视化界面，实时显示监测数据和预警信息，同时支持远程控制功能，方便用户随时随地进行监控和操作。

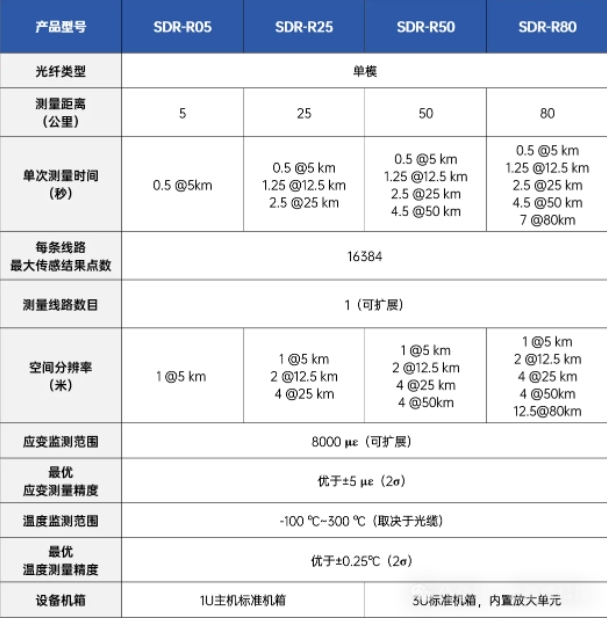

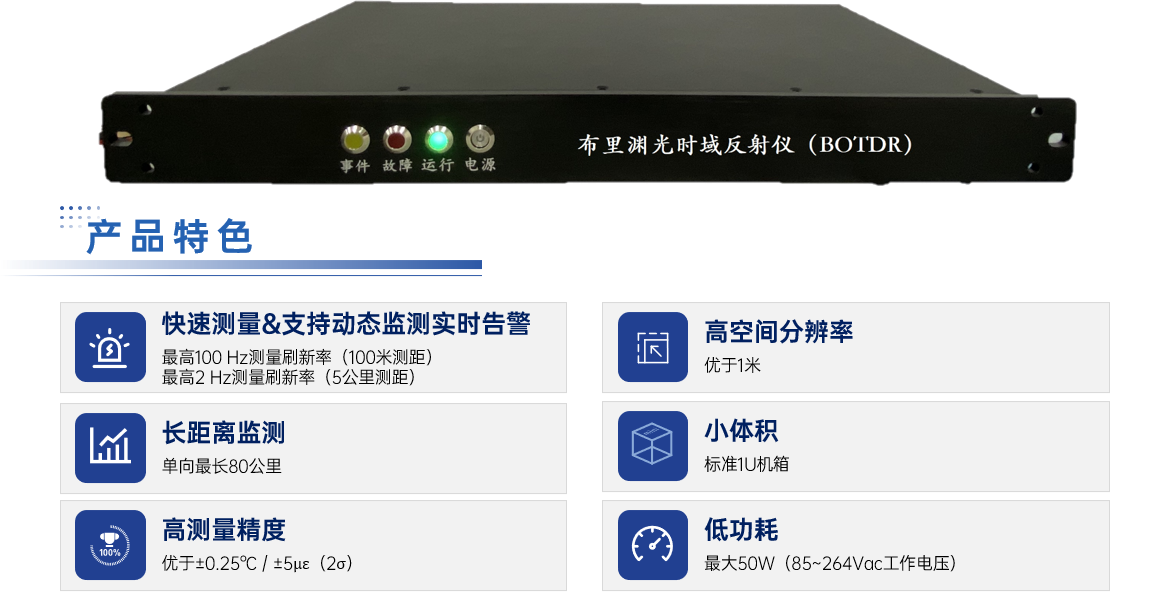

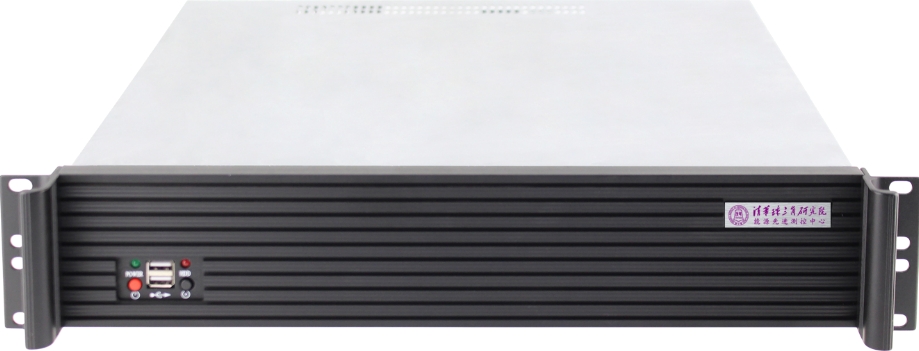

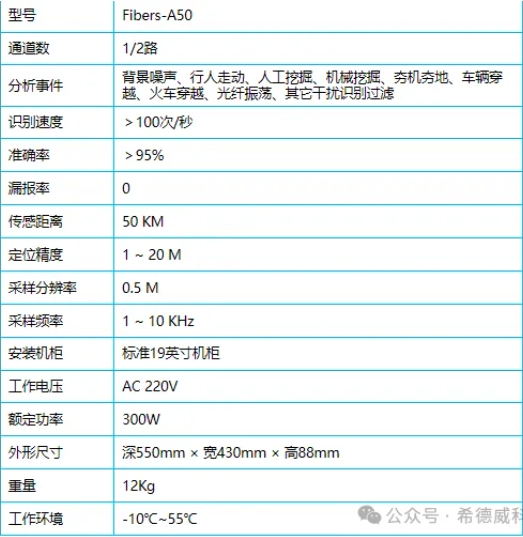

五、产品形态

七、项目案例

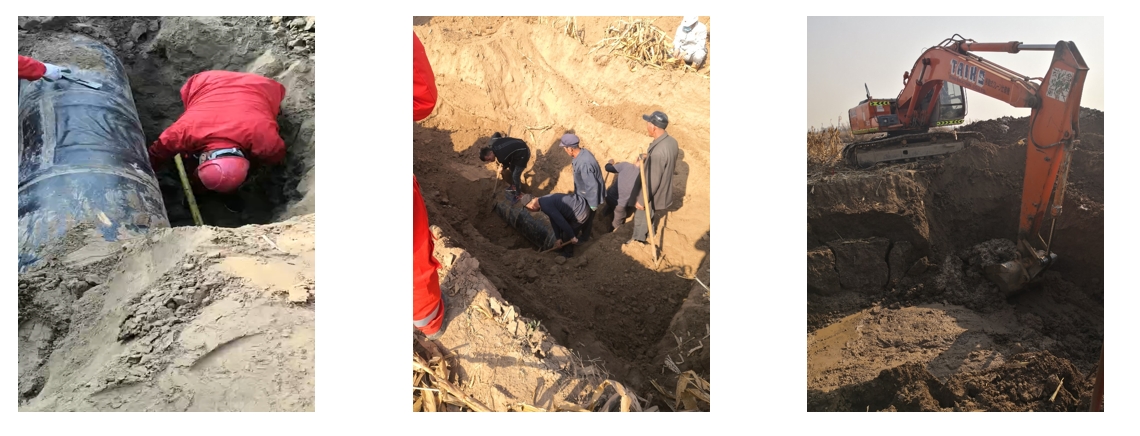

2020年11月前往北方管道已投入运营的津-华线管道现场进行设备搭建和算法验证工作。

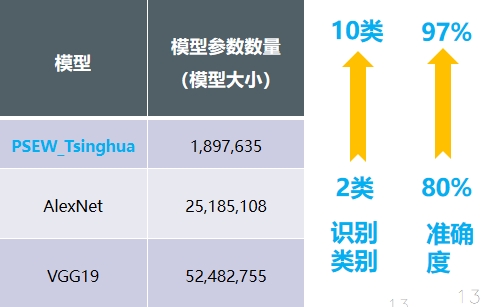

光纤预警模型(FSEW-Tsinghua)在 北方管道80km实际管道的效果验证、现场应用，模型准确度>93%。

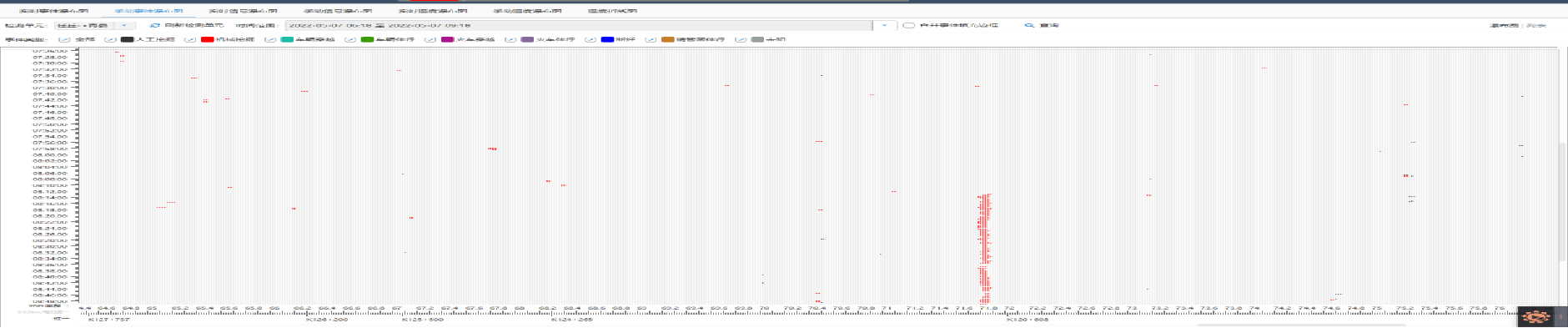

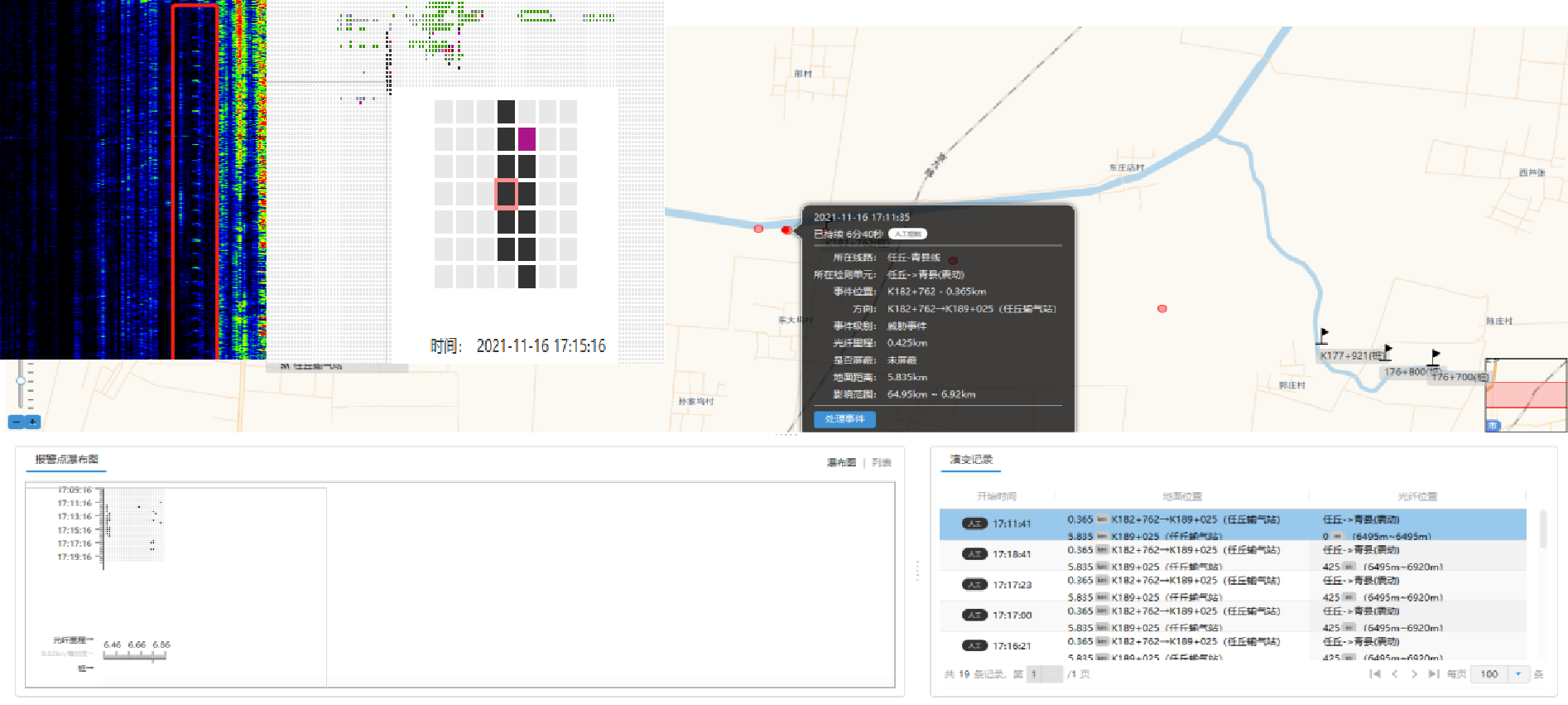

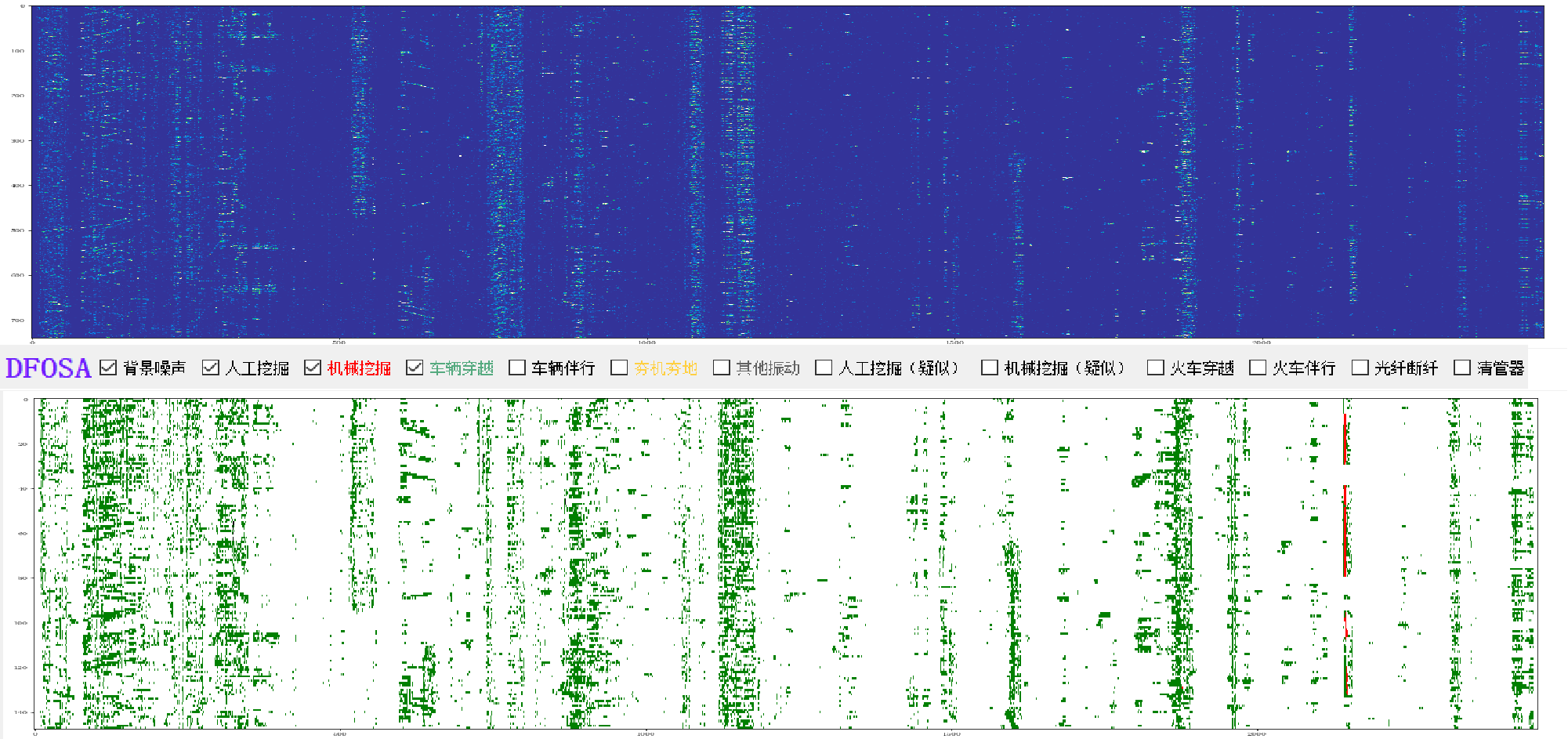

2022-05-07光纤预警模型(FSEW-Tsinghua)准确对管道机械挖掘事件进行报警（红色为预警信号）。
