分布式光纤传感原理与分类

一、技术原理与分类

分布式光纤传感技术（Distributed Optical Fiber Sensing Technology，DOFS）基于光纤的光学特性，通过检测光纤中光信号的背向散射或干涉效应，实现对沿线环境物理量的连续监测。

1. 背向散射型：利用光纤中的瑞利散射、布里渊散射和拉曼散射光，通过检测其强度、频率或相位变化实现传感。常见的技术包括：

   • 光时域反射计（OTDR）：通过注入光脉冲并检测反射光的时间延迟，实现对光纤损耗和断裂位置的诊断。
   • 布里渊光时域反射计（BOTDR）：基于布里渊频移随温度和应变变化的特性，用于长距离、高精度的温度和应变监测。
   • 相干光时域反射计（C-OTDR）：利用相干检测技术提高信号灵敏度，适用于长距离监测。
   • 相位敏感光时域反射计（Φ-OTDR）：对光纤中的微小相位变化敏感，适用于高精度振动和扰动监测。

2. 干涉型：利用光纤中的干涉效应，通过检测光程差的变化实现传感。其优点包括结构简单、动态范围大、频率响应高，适用于长距离监测。常见的干涉型技术包括迈克耳孙干涉仪、马赫-曾德尔干涉仪和萨尼亚克干涉仪。

二、应用领域

分布式光纤传感技术凭借其长距离、分布式、高精度的监测能力，在多个领域展现出广阔的应用前景：

1. 通信系统监测：监测光纤的损耗、温度、应变和振动，实时发现潜在故障，保障通信链路的可靠性。
2. 电力系统监测：监测光缆的温度、应变和振动，实时预警覆冰、舞动、雷击等异常现象，提高电网运行的安全性和稳定性。
3. 煤炭地质监测：在煤矿开采过程中，实时监测覆岩、巷道及井筒围岩的变形和破坏，为煤矿地质灾害的预测和评价提供可靠数据。
4. 油气勘探与生产：在地面、海洋和井下布设光缆，实现对地震信号、温度、压力、噪声和振动的实时监测，为油气田开发提供关键数据支持。
5. 交通基础设施监测：用于桥梁、隧道、路基等结构的健康监测，确保交通设施的安全运行。
6. 输运管道监测：监测管道沿线的温度、振动和声波信号，实时发现泄漏、侵蚀和外部入侵，提高管道运行的安全性和可靠性。
7. 航空航天装备监测：在飞行器结构中布设光纤传感器，实时监测应力应变、损伤、撞击和振动等信息，确保飞行器服役过程中的安全性。

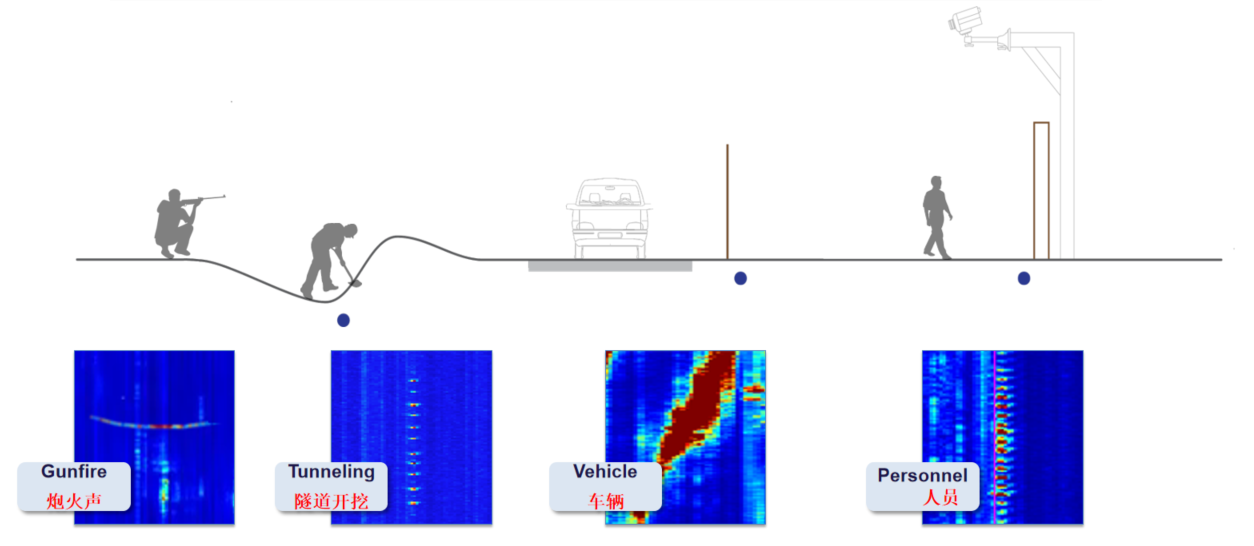

8. 周界安防：高灵敏度和准确性使其能够实时监测光纤沿线的振动信号，及时发现入侵事件，为公共财产安全提供有力保障。

三、市场与挑战

1. 市场现状：随着物联网技术的发展，分布式光纤传感技术得到了越来越广泛的应用。目前，国内外的分布式光纤传感技术研究机构和企业较多，如美国Luna Innovations公司、德国Lios Technology公司、瑞士OSENSA Innovations公司、中国希德威科技、华为、理工光科等企业。这些企业通过自主研发、技术合作等方式，在光纤传感技术领域取得了较大的突破，实现了对光纤传感技术的商业化应用。

2. 面临的挑战：

• 技术难度较高：需要对光纤进行准确的安装和定位，以及对光纤传输信号的处理和解析。
• 成本较高：使用特殊的光纤材料和设备，同时在安装和维护过程中也需要耗费大量的人力和物力。
• 数据处理与分析难度较大：产生的数据量较大，需要进行复杂的数据处理和分析。

四、未来发展趋势

1. 多机理融合系统：结合瑞利、布里渊和拉曼散射光的特性，实现温度、应变、振动等多参数的同时测量，提升监测系统的精度和可靠性。
2. 特种传感光纤技术：通过改变光纤材料、结构及封装形式，引入散射增强机制和新的导光机理，克服传统单模光纤的局限性，显著提升传感性能。
3. 智能化感知技术：利用机器学习算法对海量传感数据进行分析和处理，实现对监测信号的自动识别和分类，提高系统的测量精度和响应速度。
4. 通信-传感融合系统：与光通信系统深度融合，实现通信与传感的一体化，提高资源利用率，为智能城市建设提供有力支持。
5. 分布式形状传感技术：测量光纤本身或与之相连的待测物体的姿态、取向、径迹及位置等三维空间信息，在精准介入医疗、智能机器人和航空航天等领域具有广阔的应用前景。
6. 基于既有光缆的海洋状态监测：利用既有海底光缆进行海洋状态监测，为海洋科学研究和灾害预警提供重要数据。
